產品展示
『水用電磁閥ZCS』
| 產品名稱 | 『水用電磁閥ZCS』 |
| 規格型號 | ZCS |
| 連接方式 | 法蘭，絲扣 |
| 結構形式 | 膜片式，直動式，先導式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN300 |
| 公稱壓力 | 1.0mpa |
| 閥體材質 | 鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
一、上海威爾頓閥門主要生產ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥 采用橡膠密封，故對工作介質的清潔度大大減低，具有起筆迅速，可靠性能高等特點。
ZCS水用電磁閥用于石油化工、電力裝備、醫藥設備、污水處理、暖通空調、鍋爐補水、清洗設備、電鍍涂裝、灌裝計量、通風設施、食品工業、給水排水系統等。二、ZCS水用電磁閥 應用范圍
三、ZCS水用電磁閥技術參數
|
工作介質DN |
水、粘度≤4E的油及其它非腐蝕性流體 |
||||||||||||||
|
介質溫度℃ |
≤60 |
||||||||||||||
|
公稱壓力（Mpa） |
1.0 |
||||||||||||||
|
工作壓差（Mpa） |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
||||||||||||
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||||||||
|
額定流量系數（KV） |
按JB/T7352-94規定 |
||||||||||||||
|
寫落量（ml/min） |
按JB/T7352-94?F規定 |
||||||||||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
功耗 |
36VA |
50VA |
|||||||||||||
四、ZCS水用電磁閥 工作原理
本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。
五、ZCS水用電磁閥 安裝尺寸
|
公稱通徑DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
|
|
|
20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
|
|
|
25 |
123 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
|
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
|
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
50 |
164 |
180 |
2 |
152 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
|
65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
|
80 |
|
|
|
239 |
310 |
200 |
160 |
132 |
4-φ18 |
22 |
3 |
|
100 |
|
|
|
255 |
350 |
220 |
180 |
156 |
4-φ18 |
24 |
3 |
|
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
4-φ18 |
26 |
3 |
|
150 |
|
|
|
440 |
480 |
285 |
240 |
211 |
8-φ22 |
26 |
3 |
|
200 |
|
|
|
443 |
600 |
340 |
295 |
266 |
8-φ22 |
26 |
3 |
|
250 |
|
|
|
493 |
730 |
395 |
350 |
319 |
8-φ22 |
28 |
3 |
|
300 |
|
|
|
549 |
850 |
445 |
400 |
370 |
8-φ22 |
28 |
4 |

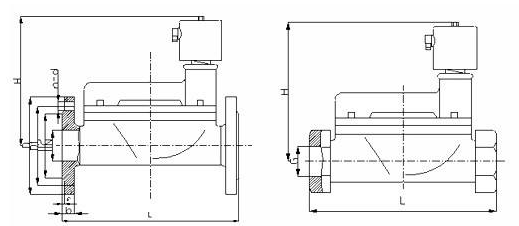

ZCS水用電磁閥結構圖紙：
