產品展示
鍛鋼閘閥Z61Y~Z11Y
| 產品名稱 | 鍛鋼閘閥Z61Y~Z11Y |
| 規格型號 | Z61Y~Z11Y |
| 連接方式 | 焊接式 |
| 結構形式 | 明桿楔式 |
| 驅動方式 | 手動 |
| 公稱通徑 | 1/2-2' |
| 公稱壓力 | 900LB-2500LB |
| 閥體材質 | A105 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
鍛鋼閘閥Z61Y~Z11Y產品概述:
鍛鋼閘閥Z61Y~Z11Y有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。
應用范圍：
鍛鋼閘閥適用于Class150～Class2500 、工作溫度-29℃～425℃（碳鋼）或-29℃～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
結構特點：
1．鍛鋼閘閥流體阻力小，其阻力系數與同長度的管段相等。
2．鍛鋼閘閥的產品結構簡單、體積小、重量輕。
3．緊密可靠，目前閘閥的密封性好，在真空系統中也已廣泛使用。
4．維修方便，閘閥結構簡單，拆卸更換都比較方便。
鍛鋼閘閥常忽略壓力問題。在注脂操作時，注脂壓力有規半自由浮球式蒸汽疏水閥律地呈峰谷變化。壓力過低，密封漏或安全閥失效,壓力過高，注脂口閥門制造商堵塞、密封內脂類硬化或密封圈與閥球、閥板抱死。通常注脂壓力過低時，注入的潤滑脂多流入閥腔底部，一般發生在小型閘閥。而注脂流量控制閥壓力過高，一方面檢保溫閘閥查注脂嘴，如是指遙控浮球閥孔阻塞判明情彈簧封閉帶扳手全啟式?jīng)r進行更換；另柱塞截止閥一方面是脂類硬化，要使用清洗液，反復軟化失效的密封脂，并注入新的潤滑脂置換。此外，密封型號和密封材質，也影響注脂壓力，不同的密封形式有不同的注脂壓力，一般情況硬密封閘閥注脂壓力要高于軟密封閘閥。
標準規范：
設計制造標準：JB/T 7746、API602
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
承插焊標準：JB/T 1751、ASME B16.11
螺紋連接標準：GB 7306、ASME B2.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
|
序號 |
零件名稱 |
CS to ASTM 碳鋼 |
AS to ASTM 合金鋼 |
SS to ASTM 不銹鋼 |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
銷釘 |
A276420 |
A182F304 |
||
|
9 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料壓板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
閥桿螺母 |
A276420 |
|||
|
14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
―29℃～425℃ |
―29℃～550℃ |
―29℃～200℃ |
||
注意：客戶需求的其他材質也可采用，密封面材料配對客戶指定內件代號決定。
主要尺寸及重量：
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
|
|
H(開) |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
|
|
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
|
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
|

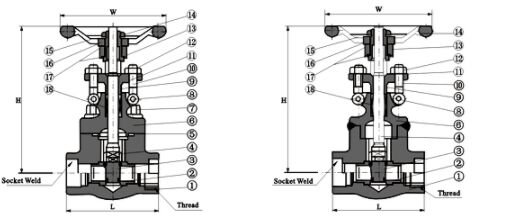

鍛鋼閘閥Z61Y~Z11Y結構圖:
