產品展示
氣動球閥Q641F
| 產品名稱 | 氣動球閥Q641F |
| 規格型號 | Q641F |
| 連接方式 | 法蘭 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN25-DN200 |
| 公稱壓力 | 1.6 |
| 閥體材質 | WCB |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
氣動球閥Q641F產品概述:
主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q641F技術規范：
|
設計依據 |
GB標準 |
|
|
設計標準 |
GB/12237 |
|
|
結構長度 |
法蘭連接 |
GB/12221 |
|
連接法蘭尺寸 |
GB/9113、JB/T79 |
|
|
試驗和檢驗 |
GB/T13927、JB/T9092 |
|
注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求。
Q641F主要零件材質表：
|
序號 |
零件名稱 |
材質 |
||
|
C |
P |
R |
||
|
1 |
右閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
墊片 |
PTFE、石墨金屬?gòu)?fù)合墊 |
||
|
4 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
閥座 |
PTFE、尼龍、對位聚苯、硬質合金 |
||
|
7 |
球體 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥桿 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
墊片 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
填料 |
PTFE、柔性石墨 |
||
|
11 |
襯套 |
PTFE復合軸承 |
||
|
12 |
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
15 |
連接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
連接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
氣動裝置 |
AT系列、AW系列 |
||
|
19 |
位置指示器 |
塑料 |
||
注：系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
Q641F主要外形及連接法蘭尺寸(1.6Mpa)：
|
DN |
外形尺寸 |
連接法蘭尺寸 |
執行器型號 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Φd |
||
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
AT050D/AT063S |
|
20 |
140 |
141/159 |
71/83 |
209/240 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
AT050D/AT063S |
|
25 |
150 |
159/211 |
83/95 |
214/256 |
115 |
85 |
65 |
16 |
2 |
4-Φ14 |
AT063D/AT075S |
|
32 |
165 |
159/248 |
83/107 |
257/277 |
140 |
100 |
76 |
18 |
2 |
4-Φ18 |
AT063D/AT088S |
|
40 |
180 |
211/248 |
95/107 |
274/292 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
AT075D/AT088S |
|
50 |
200 |
248/269 |
107/123 |
290/300 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
AT088D/AT100S |
|
65 |
220 |
248/315 |
107/141 |
310/335 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
AT088D/AT115S |
|
80 |
250 |
269/345 |
123/152 |
346/368 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
AT100D/AT125S |
|
100 |
280 |
345/409 |
152/172 |
378/410 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
AT125D/AT145S |
|
125 |
320 |
409/550 |
172/215 |
425/450 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
AT145D/AT190S |
|
150 |
360 |
550/660 |
215/240 |
468/531 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
AT190D/AT210S |
|
200 |
400 |
600/633 |
240/262 |
583/618 |
340 |
295 |
266 |
24 |
3 |
12-Φ22 |
AT210D/AT240S |
Q641F主要外形及連接法蘭尺寸(2.5Mpa)：
|
DN |
外形尺寸 |
連接法蘭尺寸 |
執行器型號 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-Φd |
||
|
15 |
130 |
141/159 |
71/83 |
204/335 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
AT050D/AT063S |
|
20 |
140 |
141/159 |
71/83 |
209/240 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
AT050D/AT063S |
|
25 |
150 |
159/211 |
83/95 |
257/265 |
115 |
85 |
65 |
16 |
2 |
4-Φ14 |
AT063D/AT075S |
|
32 |
165 |
211/248 |
95/107 |
269/287 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
AT075D/AT088S |
|
40 |
180 |
248/269 |
95/107 |
282/292 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
AT075D/AT088S |
|
50 |
200 |
248/345 |
107/123 |
290/325 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
AT088D/AT100S |
|
65 |
220 |
269/345 |
107/152 |
310/357 |
185 |
145 |
118 |
22 |
3 |
8-Φ18 |
AT088D/AT125S |
|
80 |
250 |
345/409 |
152/172 |
346/368 |
200 |
160 |
132 |
24 |
3 |
8-Φ18 |
AT125D/AT145S |
|
100 |
280 |
345/438 |
152/187 |
418/443 |
235 |
190 |
156 |
24 |
3 |
8-Φ22 |
AT125D/AT160S |
|
125 |
320 |
438/550 |
187/215 |
460/503 |
270 |
220 |
184 |
26 |
3 |
8-Φ26 |
AT160D/AT190S |
|
150 |
360 |
550/600 |
215/240 |
518/563 |
300 |
250 |
211 |
28 |
3 |
8-Φ26 |
AT190D/AT210S |
|
200 |
400 |
633/730 |
262/330 |
583/618 |
360 |
310 |
274 |
30 |
3 |
12-Φ26 |
AT240D/AT270S |
Q641F主要外形及連接法蘭尺寸(4.0Mpa)：
|
DN |
外形尺寸 |
連接法蘭尺寸 |
執行器型號 |
|||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
D3 |
C |
f |
n-Φd |
||
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
46 |
40*4 |
14 |
2 |
4-14 |
AT050D/AT063S |
|
20 |
140 |
159/211 |
83/95 |
240/252 |
105 |
75 |
56 |
51*4 |
16 |
2 |
4-14 |
AT063D/AT075S |
|
25 |
150 |
211/248 |
95/107 |
257/265 |
115 |
85 |
65 |
58*4 |
16 |
2 |
4-14 |
AT075D/AT088S |
|
32 |
180 |
211/248 |
95/107 |
269/287 |
140 |
100 |
76 |
66*4 |
18 |
3 |
4-18 |
AT075D/AT088S |
|
40 |
200 |
248/269 |
107/123 |
282/292 |
150 |
100 |
84 |
76*4 |
18 |
3 |
4-18 |
AT088D/AT100S |
|
50 |
220 |
248/315 |
107/141 |
300/325 |
165 |
125 |
99 |
88*4 |
20 |
3 |
4-18 |
AT088D/AT115S |
|
65 |
250 |
269/345 |
123/152 |
335/357 |
185 |
145 |
118 |
110*4 |
22 |
3 |
8-18 |
AT100D/AT125S |
|
80 |
280 |
345/409 |
152/172 |
368/400 |
200 |
160 |
132 |
121*4 |
24 |
3 |
8-18 |
AT125D/AT145S |
|
100 |
320 |
409/438 |
172/187 |
418/506 |
235 |
190 |
156 |
150*4.5 |
24 |
3 |
8-22 |
AT145D/AT160S |
|
125 |
400 |
550/600 |
215/240 |
445/548 |
270 |
220 |
184 |
176*4.5 |
26 |
3 |
8-26 |
AT190D/AT210S |
|
150 |
400 |
600/633 |
215/262 |
563/598 |
300 |
250 |
211 |
204*4.5 |
28 |
3 |
8-26 |
AT210D/AT240S |
|
200 |
502 |
730 |
330 |
636/666 |
375 |
320 |
284 |
260*4.5 |
34 |
3 |
12-30 |
AT270D |

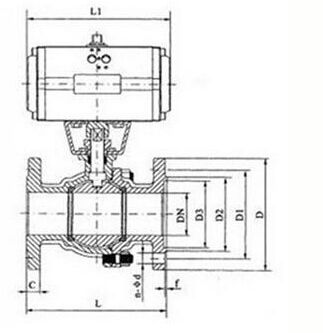

氣動球閥Q641F結構圖:
本頁URL，復制給好友：
訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
