鑄鐵法蘭截止閥J41T
| 產品名稱 | 鑄鐵法蘭截止閥J41T |
| 規格型號 | J41T |
| 連接方式 | 法蘭 |
| 結構形式 | 直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN250 |
| 公稱壓力 | 0.6-1.0MPA |
| 閥體材質 | 鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
鑄鐵法蘭截止閥J41T產品概述：
鑄鐵截止閥是一種常用的截斷閥,主要用來按通或截斷管路中的介質，一般不用于調節流量。鑄鐵截止閥適用的壓力,溫度范圍很大,但一般用于中,小口徑的管道。與閘閥相比,截止閥的結構較簡單,制造與維修都較方便,密封面不易磨損,擦傷,密封性較好,壽命較長,啟閉時閥瓣行程較小,啟閉時間較短,閥門高度較小。廣泛用于給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啟閉用。
鑄鐵法蘭截止閥J41T主要零部件材料
|
零件名稱： |
J41T-16 |
J41W-10 |
|
閥體,閥蓋,手輪 |
灰鑄鐵 |
灰鑄鐵 |
|
閥桿 |
碳鋼 |
碳鋼 |
|
密封圈 |
黃銅,不銹鋼 |
灰鑄鐵 |
鑄鐵法蘭截止閥J41T性能規范
|
型 號 |
J41T-16 |
J41W-10 |
|
|
公稱壓力 |
1.6 |
1.6 |
|
|
強度試驗（水） Mpa |
2.4 |
2.4 |
|
|
密封試驗（水） Mpa |
1.8 |
1.8 |
|
|
適用介質 |
水,蒸汽 |
油品 |
|
|
適用溫度 ℃ |
≤120 |
≤160 |
|
J41T或J41W系列鑄鐵截止閥安裝在管路上,作啟閉用。J41T-16型適用于工作溫度≤200℃的水,蒸汽介質管路上。J41W-10型適用于工作溫度≤200℃的油品介質管路上。手輪順時針旋轉為關閉，反之為開，不允許借助任何杠桿。
本產品適用于液、氣介質管路和設備，用與截斷和接通管路中介質之用。具有密封好、操作方便、密封面不易損傷、使用壽命長、不易產生水錘現象等特點。
鑄鐵法蘭截止閥J41T主要外形及連接尺寸
|
型號 |
公稱通徑DN（mm） |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
J41T-16 |
15 |
120 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
|
J41T-16 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
|||||||||

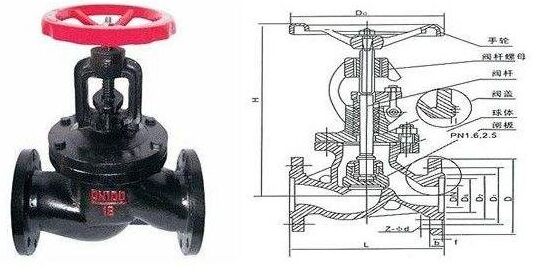

鑄鐵法蘭截止閥J41T結構圖:
