鍛鋼法蘭止回閥H41H

更新時間：2024-11-05 09:32:13

產品名稱	鍛鋼法蘭止回閥H41H
規格型號	H41H
連接方式	法蘭
結構形式	升降式
驅動方式	手動
公稱通徑	DN15-DN50
公稱壓力	150LB-2500LB
閥體材質	鑄鋼，鍛鋼，不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://www.yehm.cn
生產廠家	上海威爾頓閥門有限公司

H41H法蘭鍛鋼止回閥產品概述:
鍛鋼止回閥有三種閥蓋設計形式.*種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
H41H法蘭鍛鋼止回閥分類名稱：
止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.
H41H法蘭鍛鋼止回閥結構特點：
1.全徑或縮徑
2.升降式止回閥
3.球式止回閥
4.旋啟式止回閥
5.按需求內置彈簧
6.螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連7.接內壓自緊式閥蓋
8.整體式上密封座
9.承插端符合ASME B16.11
10.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
11.閥瓣可變換為節流型、針型、球型
H41H法蘭鍛鋼止回閥標準材質明細表：

序號	Part Name	CS to ASTM	AS to ASTM	SS to ASTM
序號	Part Name	Type A105	Type F22	Type F304（L）	Type F316（L）
1	閥體	A105	A182 F22	A182 F304（L）	A182 F316（L）
2	閥蓋	A105	A182 F22	A182 F304（L）	A182 F316（L）
3	閥瓣	A276 420	A276 304	A276 304（L）	A276 316（L）
4	銘牌	SS
5	墊片	316夾柔性石墨		316夾PTFE
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

備注：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼
H41H法蘭鍛鋼止回閥連接尺寸：

NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L（RF） L1（BW）	150Lb		108	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H	150Lb～300Lb		61	61	79	95	103	118
H	600Lb		61	79	95	103	118	135
重量	150Lb	RF	2.56	3.37	4.37	8.17	8.94	12.64
	150Lb	BW	1.70	190	2.10	5.12	5.50	1.89
	300Lb	RF	2.73	3.65	4.74	8.77	9.60	13.70
	300Lb	BW	1.90	2.10	3.00	5.12	6.60	7.85
	600Lb	RF	3.00	4.00	5.83	9.47	10.10	15.6
	600Lb	BW	2.00	3.12	4.25	7.25	8.56	13.60

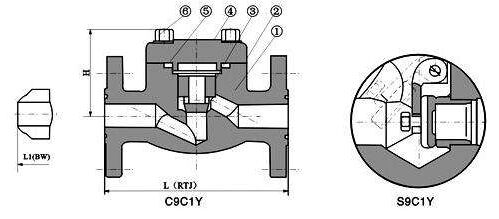

鍛鋼法蘭止回閥H41H結構圖:

鍛鋼法蘭止回閥H41H結構圖
