產品展示
Q81F三片式卡箍球閥
| 產品名稱 | Q81F三片式卡箍球閥 |
| 規格型號 | Q81F |
| 連接方式 | 卡箍式 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-100 |
| 公稱壓力 | 1.0MPa-6.4MPA |
| 閥體材質 | 鑄鋼、碳鋼、不銹鋼、304、316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Q81F三片式卡箍球閥產品概述:
三片式卡箍球閥驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
Q81F三片式卡箍球閥產品特征
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
Q81F
三片式卡箍球閥主要連接尺寸及重量 單位：mm
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
PORT |
9.6 |
15.9 |
22.2 |
28.5 |
34.9 |
47.5 |
60.2 |
72.9 |
97.4 |
|
L |
75 |
90 |
100 |
110 |
125 |
150 |
190 |
220 |
270 |
|
D |
25.0 |
25.0 |
50.4 |
50.4 |
50.4 |
63.9 |
77.4 |
90.0 |
118.9 |
|
S |
2.024 |
2.24 |
43.60 |
43.60 |
43.60 |
56.30 |
70.60 |
83.30 |
110.30 |
|
H |
64 |
67 |
83 |
89 |
100 |
108 |
150 |
161 |
180 |
|
T1 |
- |
- |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
|
T2 |
3.63 |
3.63 |
4.75 |
- |
- |
- |
- |
- |
- |
|
E |
125 |
125 |
140 |
140 |
200 |
200 |
250 |
250 |
290 |
Q81F三片式卡箍球閥主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M |
|
密封圈 |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8M |
|
球體 |
不銹鋼SS316 |
|
閥桿 |
不銹鋼SS316 |
|
螺母 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
|
手柄套 |
塑料 |
|
手柄 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
|
填料壓蓋螺母 |
不銹鋼SS304 |
|
掛鎖裝置 |
不銹鋼SS304(OQTION) |
|
止推墊圈 |
聚四氟乙烯PTFE |
|
螺栓 |
不銹鋼SS304 |

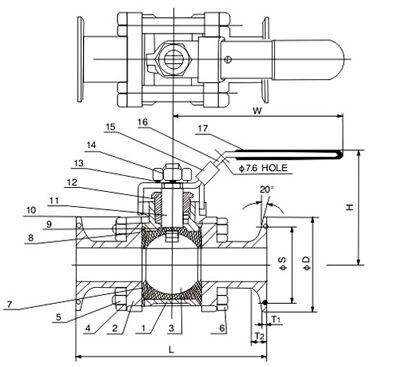

Q81F三片式卡箍球閥結構圖:
本頁URL，復制給好友：
訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
