產品展示
氣動三通球閥
| 產品名稱 | 氣動三通球閥 |
| 規格型號 | Q644F，Q645F |
| 連接方式 | 法蘭 |
| 結構形式 | T型，L型 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN50-1200(可以根據您的要求定做) |
| 公稱壓力 | 1.0MPa-6.4(可以根據您的要求定做) |
| 閥體材質 | 鑄鋼、碳鋼、不銹鋼、304、316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
氣動三通球閥產品概述:
三通球閥可靠性高，設計實現了輕量化，使用壽命長，流通能力大，阻力小。氣動三通球閥有T型和L型。Q645FT型三通球閥能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。Q644FL型三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
結構特點及用途：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
三通球閥介質流向原理：
㉧三通球閥分L型和T型，介質流通方向見下圖。
㉧L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：
㉧T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
主要性能范圍：
|
公稱壓力 |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
適用溫度 |
-28～350℃ |
||
|
應用規范 |
連接法蘭 |
JB79-59 GB9113、 |
|
|
檢驗試驗 |
JB/T 9092-99 、API598 |
||
技術規范：
|
設計依據 |
GB標準 |
ANS1標準 |
|
設計標準 |
GB/12237 |
ANSIB16.34 |
|
連接法蘭尺寸 |
GB/9113、JB/T79 |
ANS1B16.5 |
|
試驗和檢驗 |
JB/T9002 |
AP1598 |
※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

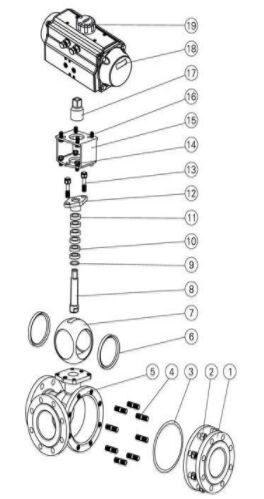

氣動三通球閥主要零件材質表：
|
序號 |
零件名稱 |
材質 |
||
|
C |
P |
R |
||
|
1 |
右閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
墊片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9TI |
|
5 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
閥座 |
PTFE |
PTFE |
PTFE |
|
7 |
球體 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥桿 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
墊片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
襯套 |
PTFE |
PTFE |
PTFE |
|
12 |
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
15 |
連接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
連接套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
氣動裝置 |
|
|
|
|
19 |
位置指示器 |
|
|
|
㉧注：系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

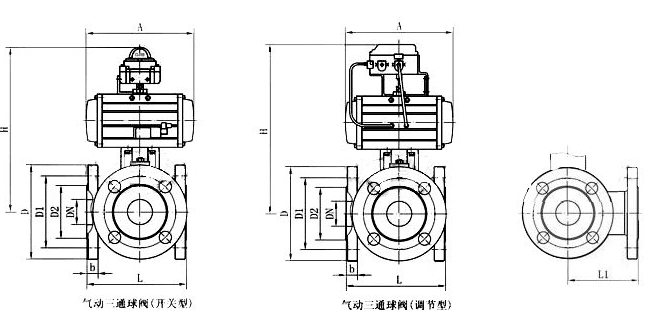

Q64(4、5)(F、H、Y)-16主要外形及連接法蘭尺寸：
|
通徑 |
外形尺寸 |
連接法蘭尺寸 |
執行器型號 |
||||||||||
|
mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
|
|
15 |
1/2 |
150 |
75 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD52/GTE65 |
|
20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
25 |
1 |
180 |
90 |
164/214 |
75/91 |
199/227 |
115 |
85 |
65 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
32 |
11/4 |
200 |
100 |
190/295 |
91/112 |
240/266 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD80/GTE100 |
|
40 |
11/2 |
220 |
110 |
210/295 |
101/112 |
255/271 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD90/GTE100 |
|
50 |
2 |
240 |
120 |
247/340 |
112/127 |
286/307 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD100/GTE115 |
|
65 |
21/2 |
260 |
130 |
276/398 |
127/139 |
330/335 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
GTD115/GTE125 |
|
80 |
3 |
280 |
140 |
308/438 |
139/159 |
349/383 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
GTD125/GTE145 |
|
100 |
4 |
320 |
160 |
348/562 |
159/206 |
421/487 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
GTD145/GTE190 |
|
125 |
5 |
380 |
190 |
432/724 |
176/228 |
485/557 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
GTD160/GTE210 |
|
150 |
6 |
440 |
220 |
524/928 |
228/275 |
582/629 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
GTD210/GTE255 |
|
200 |
8 |
550 |
275 |
648/1033 |
275/324 |
702/750 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
GTD255/GTE300 |
主要外形及連接法蘭尺寸Q64(4、5)(F、H、Y)-25
|
通徑 |
外形尺寸 |
連接法蘭尺寸 |
執行器型號 |
||||||||||
|
mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
|
|
15 |
1/2 |
150 |
75 |
164/214 |
75/91 |
191/219 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD65/GTE80 |
|
20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
25 |
1 |
180 |
90 |
190/246 |
91/101 |
227/237 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
GTD80/GTE90 |
|
32 |
11/4 |
200 |
100 |
210/295 |
101/112 |
256/266 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD90/GTE100 |
|
40 |
11/2 |
220 |
110 |
247/340 |
112/127 |
271/292 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD100/GTE115 |
|
50 |
2 |
240 |
120 |
276/398 |
127/139 |
307/312 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD115/GTE125 |
|
65 |
21/2 |
260 |
130 |
308/438 |
139/159 |
335/370 |
185 |
145 |
118 |
22 |
3 |
4-φ18 |
GTD125/GTE145 |
|
80 |
3 |
280 |
140 |
348/478 |
159/176 |
383/400 |
200 |
160 |
132 |
24 |
3 |
8-φ18 |
GTD145/GTE160 |
|
100 |
4 |
320 |
160 |
378/724 |
176/228 |
438/510 |
235 |
190 |
156 |
24 |
3 |
8-φ22 |
GTD160/GTE210 |
|
125 |
5 |
380 |
190 |
524/928 |
228/275 |
557/604 |
270 |
220 |
184 |
26 |
3 |
8-φ26 |
GTD210/GTE255 |
|
150 |
6 |
440 |
220 |
648/1033 |
275/324 |
629/677 |
300 |
250 |
211 |
28 |
3 |
8-φ26 |
GTD255/GTE300 |
|
200 |
8 |
550 |
275 |
715/1129 |
324/380 |
750/808 |
360 |
310 |
274 |
30 |
3 |
12-φ26 |
GTD300/GTE350 |
㉧注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
㉧注：數據×××，× ××分別是氣動執行器雙作用式，單作用式(彈簧復位)。
㉧注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同．相關尺寸隨之變化。
