產品展示
美標法蘭截止閥
| 產品名稱 | 美標法蘭截止閥 |
| 規格型號 | J41W |
| 連接方式 | 法蘭 |
| 結構形式 | 直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-300 |
| 公稱壓力 | 150LB-600LB |
| 閥體材質 | 鑄鋼、碳鋼、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
美標法蘭截止閥產品概述:
美標法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
美標法蘭截止閥應用范圍：
①美標法蘭截止閥的設計制造符合美國標準ASME B16.34，英國BS1873等國外先進標準要求。
②美標法蘭截止閥閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。
③關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
④閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。
⑤大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。
⑥美標法蘭截止閥主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。
美標法蘭截止閥結構特點：
輕松的扭矩傳遞結構手輪通過閥桿螺母將扭矩傳遞至閥桿上,閥桿采用A182F6a(1Cr13)鍛造并調質處理,硬度H3220~250小口徑低壓力的采用閥桿旋桿上升結構,大口徑采用閥桿螺母結構。
為了減少力在傳遞過程中的損耗，閥桿螺母選用高鎳球鐵A439GR。D2或銅合金（高鎳球鐵具有一定的潤滑性），硬度比閥桿小HB50左右。
大口徑、高壓力閥門可在閥桿螺母上下加上推力軸承，同時設有油杯結構，可定期加入固體油脂，保持潤滑，使閥門始終具有較輕的扭矩。
美標截法蘭止閥設計合理的防外漏填料函
閥門填料選用柔性石墨和編結石墨組合，既具有良好的密封性能又有一定的強度。
填料壓蓋和填料壓套是分體設計，球面結合，能自動保持同心度，使得閥桿在上下運動時沒有刮傷。填料壓套設有階梯以防陷入填料函內。閥桿的螺紋尾部始終在填料之上，防止運動時帶出填料。這樣的填料函確保閥門沒有外漏，符合環何要求。
美標截法蘭止閥符合API、BS標準的上密封結構.
美標法蘭截止閥壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
美標法蘭截止閥標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力溫度等級 |
試驗與檢驗 |
|
API 600 |
ANSIB16.10 |
ANSIB16.5a |
ANSIB16.25 |
ANSIB16.34 |
API598 |
美標法蘭截止閥主要零件材料及性能：
|
殼體 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
|
閘板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
|
閥桿 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
|
閘板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
|
閥座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
|
殼體 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
|
閘板 |
|||||||||||
|
閥桿 |
F304L |
F316 |
F316L |
||||||||
|
閘板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
|
閥座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
||
美標法蘭截止閥J41H-150Lb：
美標法蘭截止閥外形尺寸（表）
|
ANSI Class150 |
||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
L |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
398 |
787 |
914 |
978 |
|
H |
368 |
387 |
411 |
455 |
455 |
540 |
650 |
800 |
940 |
1200 |
1270 |
1300 |
|
Do |
200 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
500 |
600 |
600 |
700 |
美標截法蘭止閥J41H-300Lb
美標法蘭截止閥外形尺寸（表）
|
ANSI Class300 |
|||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
L |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
864 |
|
H |
400 |
440 |
465 |
565 |
615 |
715 |
930 |
1010 |
1230 |
1450 |
1645 |
|
Do |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
500 |
600 |
600 |

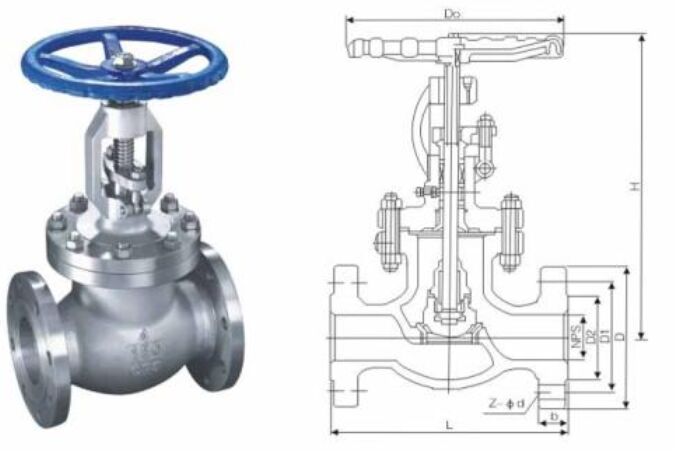

美標法蘭截止閥結構圖:
