Y44H~Y44Y直接作用波紋管減壓閥
| 產品名稱 | Y44H~Y44Y直接作用波紋管減壓閥 |
| 規格型號 | Y44H~Y44Y |
| 連接方式 | 法蘭 |
| 結構形式 | 膜片式，活塞式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN100 |
| 公稱壓力 | 1.0Mpa-1.6Mpa |
| 閥體材質 | 鑄鋼、碳鋼、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Y44H~Y44Y直接作用波紋管減壓閥產品概述：
Y44H~Y44Y直接作用波紋管減壓閥重要由波紋管、調節彈簧、閥座、閥瓣等零件組成，行使波紋管傳感閥門下流壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。本產品調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。
重要技術參數和性能指標：
|
公稱壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa) |
0.9 |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
較高進口壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
壓力特征誤差(Mpa) |
GB12244-1989 |
||
|
流量特征誤差(Mpa) |
GB12244-1989 |
||
|
較小壓差(Mpa) |
0.1 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
||
殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
重要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
波紋管 |
1Cr18Ni9Ti |
|
波紋管上墊 |
2Cr13 |
|
波紋管下墊 |
2Cr13 |
|
導向座 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
流量系數(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
Y44H/Y系列連接尺寸(PN0.6-1.6MPa)：
|
公稱通徑DN |
形狀尺寸 |
||||||||||||||||||
|
L |
H |
H1 |
PN0.6MPa |
PN1.0MPa |
PN1.60MPa |
||||||||||||||
|
|
|
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
|||
|
15 |
140 |
140 |
290 |
90 |
80 |
55 |
4-12 |
40 |
12 |
95 |
65 |
4-14 |
45 |
12 |
95 |
65 |
4-14 |
45 |
14 |
|
20 |
140 |
140 |
295 |
98 |
90 |
65 |
4-12 |
50 |
12 |
105 |
75 |
4-14 |
55 |
14 |
105 |
75 |
4-14 |
55 |
14 |
|
25 |
160 |
160 |
295 |
110 |
100 |
75 |
4-12 |
60 |
14 |
115 |
85 |
4-14 |
65 |
14 |
115 |
85 |
4-14 |
65 |
14 |
|
32 |
180 |
180 |
295 |
110 |
120 |
90 |
4-14 |
70 |
14 |
135 |
100 |
4-18 |
78 |
16 |
135 |
100 |
4-18 |
78 |
16 |
|
40 |
200 |
200 |
325 |
125 |
130 |
100 |
4-14 |
80 |
14 |
145 |
110 |
4-18 |
85 |
16 |
145 |
110 |
4-18 |
85 |
16 |
|
50 |
230 |
230 |
325 |
125 |
140 |
110 |
4-14 |
90 |
14 |
160 |
125 |
4-18 |
100 |
16 |
160 |
125 |
4-18 |
100 |
16 |
|
65 |
280 |
325 |
130 |
160 |
130 |
4-14 |
110 |
14 |
180 |
145 |
4-18 |
120 |
18 |
180 |
145 |
4-18 |
120 |
18 |
|
|
80 |
310 |
380 |
160 |
185 |
150 |
4-18 |
125 |
16 |
195 |
160 |
4-18 |
135 |
18 |
195 |
160 |
8-18 |
135 |
20 |
|
|
100 |
350 |
380 |
170 |
205 |
170 |
4-18 |
145 |
16 |
215 |
180 |
8-18 |
155 |
20 |
215 |
180 |
8-18 |
155 |
20 |
|

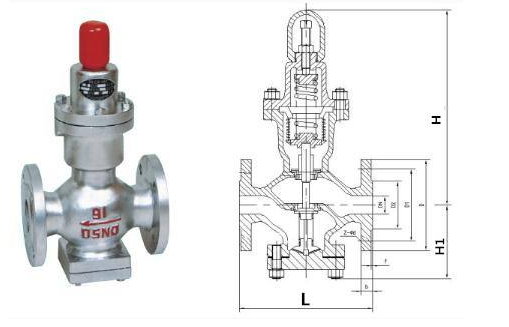

Y44H~Y44Y直接作用波紋管減壓閥結構圖：
Y44H~Y44Y直接作用波紋管減壓閥~應用領域
Y44H~Y44Y直接作用波紋管減壓閥~工程案例
Y44H~Y44Y直接作用波紋管減壓閥~技術知識
