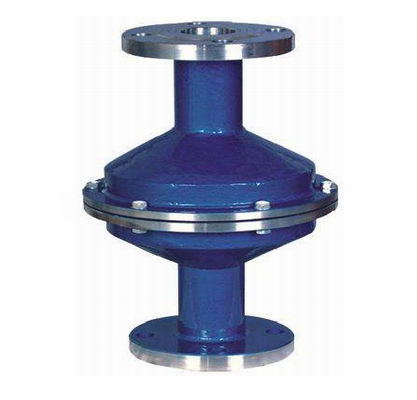

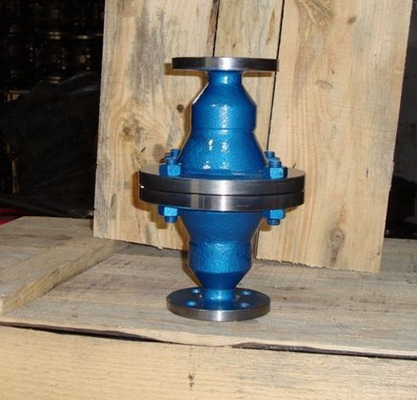

HGS07型網型管道阻火器產品概述：

網型管道阻火器適用于安裝在輸送可燃性氣體如加熱爐燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網，也適用于民用煤氣管道，防止在非正常情況下火焰于管道中的逆向傳播，以避免災難性事故的發生。網型阻火器設備是安裝於焦化石油儲罐上的重要安全設備。它的功能是允許易爆氣體通過，對火焰有阻止窒息作用?？梢耘c呼吸閥配套使用，也可以單獨使用。

應用范圍：

HGS07網型管道阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上,通常與呼吸閥配套使用,其主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用,該阻火器是一九八五年由北京設計院設計試制的產品，經公安部天津消防科學研究所檢測符合中華人民共和國國家標準GB5908-86的規定。各項技術指標達到檢驗標準的要求,并可以在高寒地區低溫條件下使用的特點。本產品可以與通氣管配套或單獨使用,其它規格產品可按用戶要求提供。

適用范圍：

1、阻火器適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品,也適用于儲存物料以氮氣封頂的拱頂罐上,礫石阻火器與網型阻火器原理同上,用在管道。

2、與呼吸閥、呼吸入孔配套使用，也可單獨使用。

技術要求：

1、阻爆性能合格，連續十三次試驗每次都能阻火。

2、耐火性能合格，耐燒，1小時無回火。

3、阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。

4、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。

5、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。

工作原理：

HGS07網型阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力，濾芯是阻止火焰?zhèn)鞑サ闹饕獦嫾?/span>HGS07型網型阻火器殼體采用碳素鋼或不銹鋼，阻火器芯子采用不銹鋼，耐腐蝕易于清洗。

產品特點：

1、易檢修、安裝方便。

2、結構合理、重量輕、耐腐蝕。

3、阻火器芯子采用不銹鋼，耐腐蝕，易于清潔。

產品性能：

1、防爆性能合格，連續13次阻爆性能試驗，每次都能阻火。

2、耐燒性能合格，能防毒、防腐。

3、殼體水壓試驗合格。

4、阻爆性能：ⅡB級。

零部件材料表：

NO	1	2	3	4	5	6
構件	殼體	阻火芯件	密封件	工作溫度（℃）	操作壓力	連接方式
材質	碳鋼、不銹鋼、鋁合金	不銹鋼防爆阻火波紋板 SUS304（SUS316）	金屬纏繞墊、聚四氟乙烯	≤480℃	0.6～1.6MPa	法蘭連接、對焊連接、螺紋連接

主要外形及連接尺寸：

規格DN	尺寸
	D	K	H
20	105	105	309
25	115	115	309
32	135	135	347
40	145	145	357
50	160	160	351
65	180	180	435
80	195	195	441
100	215	215	437
150	280	280	490

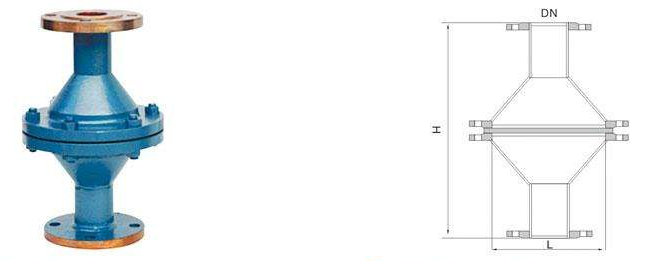

HGS07型網型管道阻火器結構圖:

訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
