產品展示
100X遙控浮球閥
| 產品名稱 | 100X遙控浮球閥 |
| 規格型號 | 100X |
| 連接方式 | 法蘭式 |
| 結構形式 | 浮球 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN20-DN600 |
| 公稱壓力 | 1.0MPA-6.4MPA |
| 閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
100X遙控浮球閥產品概述：
遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。遙控浮球閥直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。本系列遙控浮球閥產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。
出廠壓力測試：
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
工作原理：
當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉遙控浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，遙控浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
內部結構圖及主要零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
連接尺寸（PN 1.0-2.5MPa）：
|
公稱通徑 |
尺 寸 |
|||||
|
DN(mm) |
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
130 |
325 |
179 |
212 |
116 |
|
25 |
160 |
130 |
325 |
179 |
212 |
116 |
|
32 |
180 |
130 |
325 |
179 |
212 |
116 |
|
40 |
200 |
140 |
335 |
210 |
265 |
168 |
|
50 |
203 |
140 |
335 |
210 |
265 |
168 |
|
65 |
215 |
140 |
335 |
215 |
310 |
180 |
|
80 |
241 |
145 |
345 |
245 |
350 |
210 |
|
100 |
270 |
155 |
365 |
305 |
460 |
284 |
|
125 |
300 |
165 |
385 |
365 |
520 |
310 |
|
150 |
330 |
180 |
410 |
415 |
570 |
370 |
|
200 |
400 |
205 |
465 |
510 |
840 |
463 |
|
250 |
480 |
225 |
505 |
560 |
890 |
525 |
|
300 |
550 |
245 |
545 |
658 |
1030 |
625 |
|
350 |
622 |
275 |
595 |
696 |
1090 |
705 |
|
400 |
685 |
285 |
625 |
735 |
1150 |
778 |
|
450 |
750 |
285 |
625 |
735 |
1150 |
778 |
|
500 |
811 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
935 |
456 |
888 |
850 |
1286 |
785 |

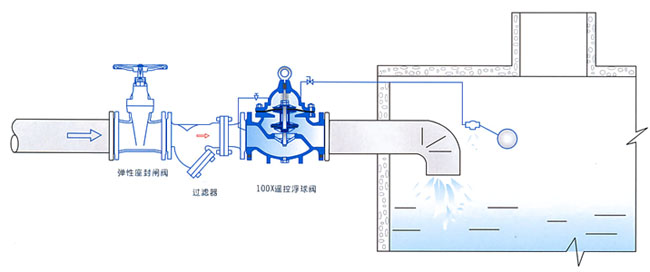

100X遙控浮球閥安裝示意圖：

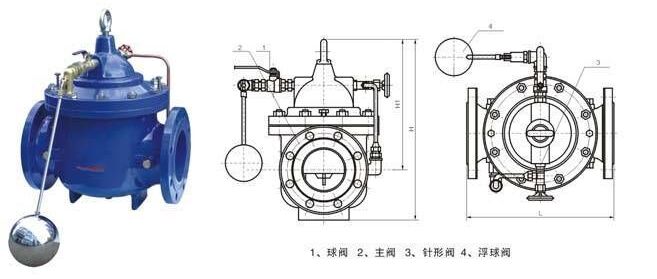

100X遙控浮球閥結構圖:
