產品展示
Q41F不銹鋼美標球閥
| 產品名稱 | Q41F不銹鋼美標球閥 |
| 規格型號 | Q41F |
| 連接方式 | 法蘭 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN500 |
| 公稱壓力 | 150LB-600LB |
| 閥體材質 | 不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Q41F不銹鋼美標球閥產品概述:
球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。
不銹鋼美標球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。
產品特點
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10"
技術規范
|
設計依據 |
日標系列 |
美標系列 |
|
|
設計標準 |
BS5351 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
JIS B2002 |
AP16D |
ANSI B16.10 |
|
結構長度（焊接） |
- |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
JIS B2212 B2214 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
- |
ANSI B16.25 |
|
|
試驗和檢驗 |
JIS B2003 |
AP16D |
AP1598 |
試驗壓力
|
|
試驗壓力（MPa） |
|
|
磅級（Class） |
殼體試驗 |
密封試驗 |
|
150 |
3.0 |
2.2 |
|
300 |
7.6 |
5.6 |
|
600 |
15.0 |
11.0 |
|
10K |
2.4 |
1.5 |
|
20K |
5.8 |
4.0 |
主要零件材料
|
|
WCB類 |
|
CF3類 |
CF8M類 |
CF3M類 |
|
|
閥體左體 |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
|
球體 |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
|
B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
|
|
閥桿 |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
|
|
閥座 |
PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion |
|||||
|
閥座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
|
彈簧 |
|
3yc-7/17-49H |
||||
|
O形圈 |
NBR |
氟橡膠 |
||||
|
螺柱 |
A193-B7 |
A193-B8 |
||||
|
螺母 |
A194-2H |
A194-8 |
||||
美標球閥主要外形及連接尺寸表
|
公稱 |
公稱 |
d |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
W |
|
Class |
1/2" |
13 |
108 |
89 |
60.5 |
35 |
11.5 |
1.6 |
4-16 |
79 |
135 |
|
3/4" |
19 |
117 |
98 |
70 |
43 |
11.5 |
1.6 |
4-16 |
84 |
135 |
|
|
1" |
25 |
127 |
108 |
79.5 |
51 |
12 |
1.6 |
4-16 |
95 |
170 |
|
|
1-1/4" |
32 |
140 |
117 |
89 |
64 |
13 |
1.6 |
4-16 |
103 |
170 |
|
|
1-1/2" |
38 |
165 |
127 |
98.5 |
73 |
15 |
1.6 |
4-16 |
111 |
200 |
|
|
2" |
51 |
178 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
120 |
200 |
|
|
2-1/2" |
64 |
190 |
178 |
139.5 |
105 |
18 |
1.6 |
4-19 |
153 |
300 |
|
|
3" |
76 |
203 |
190 |
152.5 |
127 |
19 |
1.6 |
4-19 |
163 |
300 |
|
|
4" |
102 |
229 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
182 |
400 |
|
|
5" |
127 |
356 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
260 |
500 |
|
|
6" |
152 |
394 |
279 |
241.5 |
216 |
26 |
1.6 |
8-22 |
280 |
800 |
|
|
8" |
203 |
457 |
343 |
298.5 |
270 |
29 |
1.6 |
8-22 |
- |
1100 |
|
|
Class |
1/2" |
13 |
140 |
95 |
66.5 |
35 |
15 |
1.6 |
4-16 |
79 |
135 |
|
3/4" |
19 |
152 |
117 |
82.5 |
43 |
16 |
1.6 |
4-19 |
84 |
135 |
|
|
1" |
25 |
165 |
124 |
89 |
51 |
18 |
1.6 |
4-19 |
95 |
170 |
|
|
1-1/4" |
32 |
178 |
133 |
98.5 |
64 |
19 |
1.6 |
4-19 |
103 |
170 |
|
|
1-1/2" |
38 |
190 |
156 |
114.5 |
73 |
21 |
1.6 |
4-22 |
111 |
200 |
|
|
2" |
51 |
216 |
165 |
127 |
92 |
23 |
1.6 |
4-22 |
120 |
200 |
|
|
2-1/2" |
64 |
241 |
190 |
149 |
105 |
26 |
1.6 |
8-19 |
153 |
300 |
|
|
3" |
76 |
283 |
210 |
168.5 |
127 |
29 |
1.6 |
8-22 |
163 |
300 |
|
|
4" |
102 |
305 |
254 |
200 |
157 |
32 |
1.6 |
8-22 |
182 |
400 |
|
|
5" |
127 |
381 |
279 |
235 |
186 |
35 |
1.6 |
8-22 |
260 |
500 |
|
|
6" |
152 |
403 |
318 |
270 |
216 |
37 |
1.6 |
12-22 |
280 |
800 |
|
|
8" |
203 |
502 |
381 |
330 |
270 |
42 |
1.6 |
12-25 |
- |
1100 |
日標球閥主要外形及連接尺寸表
|
|
公稱 |
|
d |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
W |
|
JIS10K |
15 |
|
15 |
108 |
95 |
70 |
52 |
12 |
1 |
4-15 |
79 |
135 |
|
20 |
|
20 |
117 |
100 |
75 |
58 |
14 |
1 |
4-15 |
84 |
135 |
|
|
25 |
|
25 |
127 |
125 |
90 |
70 |
14 |
1 |
4-19 |
95 |
170 |
|
|
32 |
|
32 |
140 |
135 |
100 |
80 |
16 |
2 |
4-19 |
103 |
170 |
|
|
40 |
|
38 |
165 |
140 |
105 |
85 |
16 |
2 |
4-19 |
111 |
200 |
|
|
50 |
|
50 |
178 |
155 |
120 |
100 |
16 |
2 |
4-19 |
120 |
200 |
|
|
65 |
|
64 |
190 |
175 |
140 |
120 |
18 |
2 |
4-19 |
153 |
300 |
|
|
80 |
|
76 |
203 |
185 |
150 |
130 |
18 |
2 |
8-19 |
163 |
300 |
|
|
100 |
|
100 |
229 |
210 |
175 |
155 |
18 |
2 |
8-19 |
182 |
400 |
|
|
125 |
|
125 |
356 |
250 |
210 |
185 |
20 |
2 |
8-23 |
260 |
500 |
|
|
150 |
|
150 |
394 |
280 |
240 |
215 |
22 |
2 |
8-23 |
280 |
800 |
|
|
200 |
|
200 |
457 |
330 |
290 |
265 |
22 |
2 |
12-23 |
- |
1100 |
|
|
JIS20K |
15 |
|
15 |
140 |
95 |
70 |
52 |
14 |
1 |
4-15 |
79 |
135 |
|
20 |
|
20 |
152 |
100 |
75 |
58 |
16 |
1 |
4-15 |
84 |
135 |
|
|
25 |
|
25 |
165 |
125 |
90 |
70 |
16 |
1 |
4-19 |
95 |
170 |
|
|
32 |
|
32 |
178 |
135 |
100 |
80 |
18 |
2 |
4-19 |
103 |
170 |
|
|
40 |
|
38 |
190 |
140 |
105 |
85 |
18 |
2 |
4-19 |
111 |
200 |
|
|
50 |
|
50 |
216 |
155 |
120 |
100 |
18 |
2 |
8-19 |
120 |
200 |
|
|
65 |
|
64 |
241 |
175 |
140 |
120 |
20 |
2 |
8-19 |
153 |
300 |
|
|
80 |
|
76 |
283 |
200 |
160 |
135 |
22 |
2 |
8-23 |
163 |
300 |
|
|
100 |
|
100 |
305 |
225 |
185 |
160 |
24 |
2 |
8-23 |
182 |
400 |
|
|
125 |
|
125 |
381 |
270 |
225 |
195 |
26 |
2 |
8-25 |
260 |
500 |
|
|
150 |
|
150 |
403 |
305 |
260 |
230 |
28 |
2 |
12-25 |
280 |
800 |
|
|
200 |
|
200 |
502 |
350 |
305 |
275 |
30 |
2 |
12-25 |
- |
1100 |

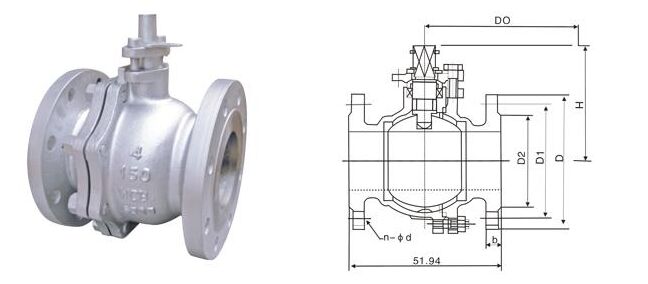

Q41F不銹鋼美標球閥結構圖:
本頁URL，復制給好友：
訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
