HG5-89-1不銹鋼上展式放料閥
| 產品名稱 | HG5-89-1不銹鋼上展式放料閥 |
| 規格型號 | HG5-89-1 |
| 連接方式 | 法蘭 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN25-DN500 |
| 公稱壓力 | 1.6-2.5MPA |
| 閥體材質 | 不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
HG5-89-1不銹鋼上展式放料閥產品概述：
不銹鋼上展式放料閥在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。放料閥有各種操作方式，例如，手動，氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
不銹鋼上展式放料閥在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。放料閥有各種操作方式，例如，手動，氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
結構特點：
放料閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
放料閥閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥
產品介紹：
放料閥主要用于反映器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使放料閥密封圈表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。放料閥閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，上展式放料閥采取短行程閥瓣的設計。
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
（一）、耐腐蝕性
1、使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的較低用溫度為-290C,較高溫度為4250C。）
2、使用介質如顆粒、油品、紙漿、二氧化碳 氣（不銹鋼材質的較低使用溫度為-1000C，較高使用溫度為2320C。）
3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞1500C 濃度＞30%）。
（二）、不銹鋼的一般工作溫度：≤1500C
（三）、壓力范圍：0.6~2.5MPa
（四）、通徑范圍：25~250mm
|
|
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
||
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
|
25 |
115 |
80 |
115 |
85 |
- |
- |
|
32 |
135 |
100 |
135 |
100 |
- |
- |
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |

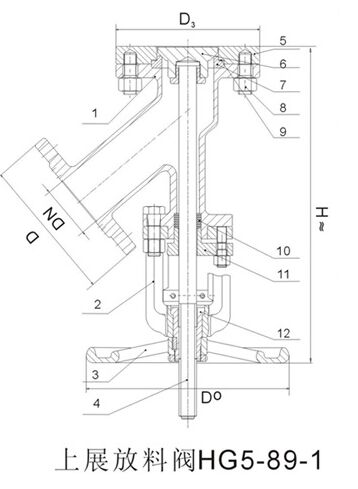

HG5-89-1不銹鋼上展式放料閥結構圖:
