GDQ型氣動高真空擋板閥
| 產品名稱 | GDQ型氣動高真空擋板閥 |
| 規格型號 | GDQ型 |
| 連接方式 | 法蘭，焊接 |
| 結構形式 | 直通式 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN50-DN600 |
| 公稱壓力 | 0.6-1.6MPA |
| 閥體材質 | 鑄鋼，不銹鋼304,316等 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
GDQ型氣動高真空擋板閥產品概述：
氣動高真空擋板閥是真空閥系列通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥門作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。
GDQ型氣動高真空擋板閥主要技術性能：
氣動高真空擋板閥是真空閥系列通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥門作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。
GDQ型氣動高真空擋板閥主要技術性能：
|
適用范圍 |
105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管) |
|
閥門漏率 |
≤1.3×10-4Pa.L/S.(軸封為橡膠) ≤1.3×10-5Pa.L/S.(軸封為波紋管) |
|
適用溫度 |
-25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) |
|
氣源壓力 |
0.4～0.6MPa |
|
安裝位置 |
DN＜300任意,DN≥300垂直 |
|
電源電壓 |
標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 |
|
信號反饋 |
標準出廠：不帶反饋信號 特殊指定：磁性開關DC/AC5～240V |
GDQ型氣動高真空擋板閥主要零件材料：
|
閥體、閥蓋、閥板 |
碳鋼或鋁合金 |
|
隔膜 |
丁腈橡膠加滌綸綢 |

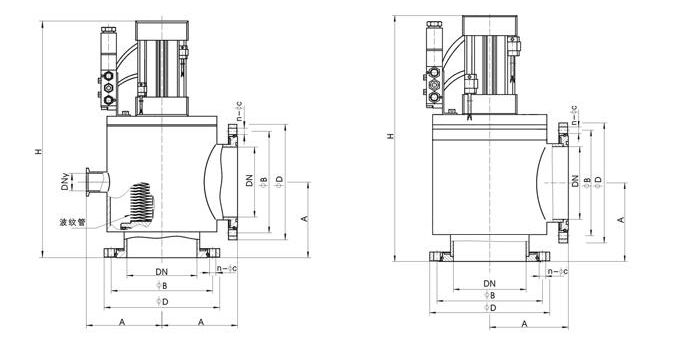

GDQ型氣動高真空擋板閥外形及連接尺寸：
1、快卸法蘭連接
|
型號 |
DN |
D1 |
D |
A |
H |
B |
W |
法蘭標準 |
|
GDQ-J10 B/KF |
10 |
12.2 |
30 |
30 |
120 |
52 |
40 |
GB4982 |
|
GDQ-J16 B/KF |
16 |
17.2 |
30 |
40 |
140 |
58 |
40 |
|
|
GDQ-J25 B/KF |
25 |
26.2 |
40 |
50 |
150 |
58 |
40 |
|
|
GDQ-J32 B/KF |
32 |
34.2 |
55 |
58 |
158 |
58 |
40 |
|
|
GDQ-J40 B/KF |
40 |
41.2 |
55 |
65 |
183 |
75 |
50 |
|
|
GDQ-J50 B/KF |
50 |
52.2 |
75 |
70 |
190 |
75 |
50 |
2、活套法蘭連接
|
型號 |
DN |
D |
Do |
D2 |
A |
P |
H |
n-φc |
DNy預抽口 |
法蘭標準 |
|
GDQ-J50 |
50 |
110 |
90 |
55 |
70 |
95 |
278 |
4-φ9 |
|
GB6070 |
|
GDQ-J63 |
63 |
130 |
110 |
68 |
88 |
108 |
360 |
4-φ9 |
|
|
|
GDQ-J80 |
80 |
145 |
125 |
85 |
98 |
133 |
379 |
8-φ9 |
|
|
|
GDQ-J100 |
100 |
165 |
145 |
105 |
108 |
159 |
394 |
8-φ9 |
|
|
|
GDQ-J(S)160 |
160 |
225 |
200 |
165 |
158 |
240 |
555 |
8-φ11 |
DN40 GB4982 |
|
|
GDQ-J(S)200 |
200 |
285 |
260 |
208 |
200 |
280 |
623 |
12-φ11 |
DN50 GB6070 |
|
|
GDQ-J(S)250 |
250 |
335 |
310 |
258 |
208 |
350 |
663 |
12-φ11 |
DN63 GB6070 |
|
|
GDQ-J(S)320 |
320 |
425 |
395 |
328 |
250 |
425 |
832 |
12-φ14 |
DN80 GB6070 |
|
|
GDQ-J(S)400 |
400 |
510 |
480 |
410 |
330 |
530 |
1120 |
16-φ14 |
DN100 GB6070 |
|
|
GDQ-J(S)500 |
500 |
610 |
580 |
510 |
360 |
630 |
1036 |
16-φ14 |
DN125 GB6070 |
|
|
GDQ-J(S)630 |
630 |
750 |
720 |
642 |
450 |
750 |
1415 |
20-φ14 |
DN160 GB6070 |
|
|
GDQ-J(S)800 |
800 |
920 |
880 |
815 |
530 |
920 |
1850 |
24-φ14 |
DN200 GB6070 |
|
|
GDQ-J(S)150 |
150 |
220 |
195 |
156 |
158 |
160 |
555 |
8-φ12 |
DN40 GB4982 |
JB919 |
|
GDQ-J(S)300 |
300 |
380 |
350 |
308 |
250 |
250 |
832 |
8-φ14 |
DN80 GB6070 |
|
|
GDQ-J(S)600 |
600 |
710 |
670 |
610 |
450 |
750 |
1415 |
12-φ21 |
DN150 GB919 |
