先導活塞式氣體減壓閥YK43F
| 產品名稱 | 先導活塞式氣體減壓閥YK43F |
| 規格型號 | YK43F |
| 連接方式 | 法蘭 |
| 結構形式 | 活塞式 |
| 驅動方式 | 自動 |
| 公稱通徑 | DN15-DN500 |
| 公稱壓力 | 2.5mpa-16.0mpa |
| 閥體材質 | 鑄鋼，不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
先導活塞式氣體減壓閥YK43F產品概述：
YK43F先導活塞式氣體減壓閥屬于先導活塞式減壓閥，由主閥和導閥兩部分組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導 閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。
執行標準
設計規范：GB/T 12244
結構長度：GB/T 12250
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12245
產品標識：GB/T 12220
供貨規范：JB/T 7928
產品型號
YK43X/F-16C(25,40,64,100,160)
YK43X/F-16P(25P,40P,64P,100P,160P)
主要技術參數和性能指標
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(MPa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
|
密封試驗壓力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
較高進口壓力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(MPa) |
0.1~1.0 |
0.2~1.6 |
0.2~2.5 |
0.5~3.5 |
0.5~3.5 |
0.5~4.5 |
|
較小閥前閥后壓差(MPa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
壓力特性偏差 |
符合GB/T12245-2005標準 |
|||||
|
流量特性偏差 |
符合GB/T12245-2005標準 |
|||||
|
泄漏率 |
0 |
|||||
|
工作溫度 |
≤120°C |
|||||
注：殼體試驗不包含膜片和閥蓋
流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材質
|
零件名稱 |
材質 |
|
閥體、閥蓋、底蓋 |
WCB/CF8 |
|
閥座 |
2Cr13/304SS |
|
閥瓣 |
2Cr13/304SS |
|
缸套 |
2Cr13/304SS |
|
活塞 |
2Cr13/304SS |
|
閥桿 |
2Cr13 |
|
膜片 |
304SS |
|
彈簧 |
60Si2Mn |
|
密封墊 |
丁腈橡膠/聚四氟乙烯 |
|
導閥體、導閥蓋 |
25#/304SS |
連接尺寸
PN1.6~4.0MPa
|
公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
290 |
90 |
|
20 |
160 |
180 |
300 |
98 |
|
25 |
180 |
200 |
300 |
110 |
|
32 |
200 |
220 |
300 |
110 |
|
40 |
220 |
240 |
320 |
125 |
|
50 |
250 |
270 |
320 |
125 |
|
65 |
280 |
300 |
325 |
130 |
|
80 |
310 |
330 |
365 |
160 |
|
100 |
350 |
380 |
365 |
170 |
|
125 |
400 |
450 |
475 |
200 |
|
150 |
450 |
500 |
475 |
210 |
|
200 |
500 |
550 |
515 |
240 |
|
250 |
650 |
560 |
290 |
|
|
300 |
800 |
705 |
335 |
|
|
350 |
850 |
745 |
375 |
|
|
400 |
900 |
780 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
835 |
465 |
|
PN6.4~16.0MPa
|
公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
300 |
100 |
|
20 |
180 |
200 |
310 |
105 |
|
25 |
200 |
220 |
31 |
120 |
|
32 |
220 |
230 |
310 |
120 |
|
40 |
240 |
240 |
335 |
135 |
|
50 |
270 |
300 |
335 |
135 |
|
65 |
300 |
340 |
340 |
140 |
|
80 |
330 |
360 |
380 |
170 |
|
100 |
380 |
380 |
185 |
|
|
125 |
450 |
490 |
215 |
|
|
150 |
500 |
490 |
225 |
|
|
200 |
550 |
535 |
260 |
|
|
250 |
650 |
580 |
310 |
|
|
300 |
800 |
725 |
355 |
|
|
350 |
850 |
765 |
395 |
|
|
400 |
900 |
800 |
435 |
|
|
500 |
950 |
855 |
495 |
|

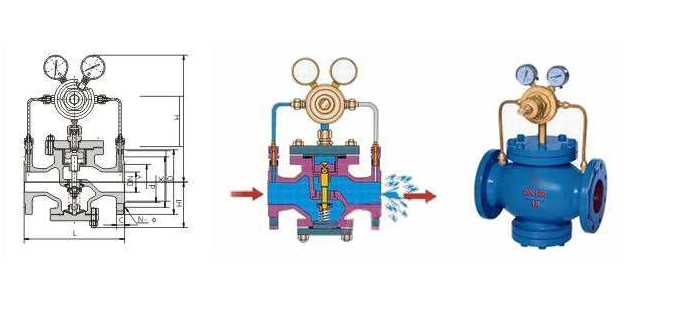

先導活塞式氣體減壓閥YK43F結構圖:
先導活塞式氣體減壓閥YK43F產品實物圖:
YK43F先導活塞式氣體減壓閥~應用領域
YK43F先導活塞式氣體減壓閥~工程案例
YK43F先導活塞式氣體減壓閥~技術知識
