產品展示
帶吹掃孔閘閥
| 產品名稱 | 帶吹掃孔閘閥 |
| 規格型號 | z |
| 連接方式 | 法蘭 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | 50～300mm |
| 公稱壓力 | 1.6MPa～4.0MPa |
| 閥體材質 | 鑄鋼、鑄鐵、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
帶吹掃孔閘閥產品概述：
鑄鋼帶吹掃孔閘閥結構形式為楔式閘板、明桿支架、法蘭連接，材質采用優質不銹鋼304或316等材料，具有耐腐蝕耐銹等特點，在設備上起著啟閉的作用。
1、本系列閘閥主體為楔式單閘板雙向密封、結構簡單、緊湊、密封可靠。
2、吹掃裝置可對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷、有效地提高系統的使用壽命。
3、Z1仿、Z2仿系列帶吹掃閘閥也適用于水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀等介質的管路上，作為起閉裝置用，尤其適用于石化行業輸油和催化裂變系統，起著啟閉、清洗沖刷管道的作用。
閘閥具有以下優點：
1.流體阻力小,密封面受介質的忡刷和侵蝕小。
2.開閉較省力。
3.介質流向不受限制,不擾流、不降低壓力。
4.形體簡單,結構長度短，制造工藝性好，適用范圍廣。
閘閥的缺點如下：
1.密封面之間易引起沖蝕和擦傷，維修比較困難。
2.外形尺寸較大，開啟需要一定的空間，開閉時間長。
3.結構較復雜。
閘閥的安裝與維護應注意以下事項：
1.手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2.雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3.帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4.帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5.如果閥門經常開關使用,每月至少潤滑一次。
Z1仿、Z2仿系列帶吹掃孔閘閥
鑄鋼帶吹掃孔閘閥
設計與制造標準：
設計與制造：GB12234
法蘭尺寸：GB9113 JB/T79
壓力溫度：JB/T74 GB9131
結構長度：GB/T12221
對焊連接尺寸：---
檢驗與試驗：JB/T9092 GB13927
安裝尺寸及重量：
|
GB 1.6Mpa |
|||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
440 |
450 |
530 |
620 |
755 |
845 |
1040 |
1245 |
1475 |
|
D0 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
560 |
|
Wt |
29 |
33 |
46 |
63 |
108 |
134 |
192 |
273 |
379 |
|
GB 2.5Mpa |
|||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
440 |
450 |
530 |
620 |
755 |
845 |
1040 |
1245 |
1475 |
|
D0 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
560 |
|
Wt |
31 |
35 |
46 |
64 |
1 |
134 |
2 |
290 |
401 |
|
GB 4.0Mpa |
|||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
440 |
475 |
550 |
670 |
770 |
880 |
1085 |
1300 |
1440 |
|
D0 |
280 |
280 |
320 |
360 |
400 |
400 |
450 |
460 |
640 |
|
Wt |
29 |
38 |
52 |
82 |
129 |
153 |
262 |
366 |
563 |

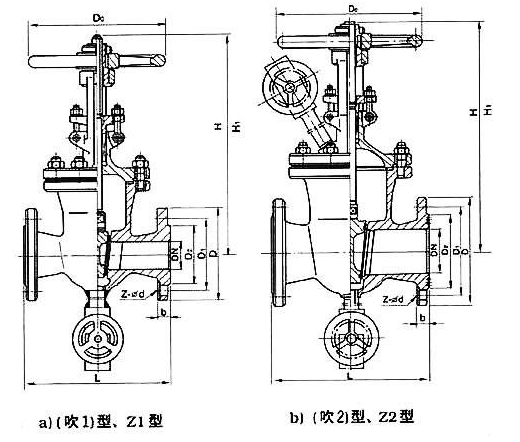

帶吹掃孔閘閥結構圖:
