產品展示
三片式對焊球閥
| 產品名稱 | 三片式對焊球閥 |
| 規格型號 | Q11F |
| 連接方式 | 內螺紋 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | 1/4~4 |
| 公稱壓力 | 1.6～6.4MPa |
| 閥體材質 | 鑄鋼、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
三片式對焊球閥產品概述:
三片式對焊球閥,是內螺紋球閥及對焊連接球閥分為整體式。三片式對焊球閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。 三片式對焊球閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。 三片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
應用規范
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224?ANSIB16?25
主要用途
三片式對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
主要零件材料
|
序號NO. |
零件名稱Part name |
材質material |
|
|
不銹鋼Stainless stee |
碳鋼Carbon steel |
||
|
1 |
閥體Body |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
密封圈Joint ring |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
3 |
閥蓋Cap |
不銹鋼CF8M |
碳鋼WCB |
|
4 |
球體Ball |
不銹鋼SS316 |
不銹鋼SS304 |
|
5 |
閥桿Stem |
不銹鋼SS316 |
不銹鋼316 |
|
6 |
螺母Nut |
不銹鋼SS304 |
不銹鋼304 |
|
7 |
墊圈Washer |
不銹鋼SS304 |
不銹鋼304 |
|
8 |
手柄套Handle cover |
塑料Plastic |
塑料Plastic |
|
9 |
手柄Handle |
不銹鋼SS304 |
不銹鋼304 |
|
10 |
閥桿螺母Stem nut |
不銹鋼SS304 |
不銹鋼304 |
|
11 |
墊圈Stem washer |
不銹鋼SS304 |
不銹鋼304 |
|
12 |
填料壓蓋螺母Gland nut |
不銹鋼SS304 |
不銹鋼304 |
|
13 |
填料Stem packing |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
14 |
止推墊圈Thrusy washer |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
15 |
填料Joint gasket |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
16 |
螺栓Bolt |
不銹鋼SS304 |
不銹鋼SS304 |
主要尺寸 單位：mm
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2 |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
900 |
112 |
120 |
145 |
185 |
215 |
270 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
C |
14 |
17.5 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
|
重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |

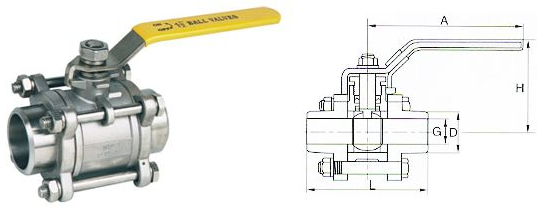

三片式對焊球閥結構圖:
