產品展示
『杠桿浮球式蒸汽疏水閥』
| 產品名稱 | 『杠桿浮球式蒸汽疏水閥』 |
| 規格型號 | GMB6 GSB8 |
| 連接方式 | 法蘭 |
| 結構形式 | 浮球式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-100 |
| 公稱壓力 | 0.6～2.5MPa |
| 閥體材質 | HT200 WCB 20# 304 304L 316 316L |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
杠桿浮球式蒸汽疏水閥產品概述：
杠桿浮球式疏水閥,FT44H杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備,各種大型熱交換器及干燥機、夾套鍋等,特別應用于冷凝水特大排量在的工作場合。
杠桿浮球式疏水閥,FT44H杠桿浮球式蒸汽疏水閥特點：
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
杠桿浮球式疏水閥結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
杠桿浮球式疏水閥主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
|
2 |
密封板 |
Q235 |
|
3 |
彈子密封座 |
304 |
|
4 |
支架 |
304 |
|
5 |
螺柱 |
35CrMoA |
|
6 |
螺母 |
45 |
|
7 |
墊圈 |
H62 |
|
8 |
膜盒密封座 |
304 |
|
9 |
膜盒 |
304 |
|
10 |
杠桿 |
304 |
|
11 |
浮球 |
304 |
|
12 |
閥蓋 |
WCB |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
FT44H |
15 |
150 |
159 |
70 |
102 |
|
20 |
150 |
159 |
70 |
102 |
|
|
25 |
160 |
159 |
70 |
106 |
|
|
32 |
270 |
225 |
153 |
178 |
|
|
40 |
270 |
225 |
153 |
178 |
|
|
50 |
270 |
225 |
153 |
178 |
|
|
65 |
270 |
225 |
153 |
178 |
|
|
80 |
350 |
300 |
90 |
210 |
|
|
100 |
350 |
300 |
90 |
210 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
FT14H |
15 |
121 |
148 |
70 |
112 |
|
20 |
121 |
148 |
70 |
112 |
|
|
25 |
145 |
158 |
70 |
112 |
|
|
32 |
270 |
225 |
153 |
172 |
|
|
40 |
270 |
225 |
153 |
172 |
|
|
50 |
270 |
225 |
153 |
172 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
FT43H |
15 |
150 |
250 |
190 |
118 |
|
20 |
150 |
250 |
190 |
118 |
|
|
25 |
160 |
250 |
190 |
118 |
|
|
32 |
230 |
335 |
270 |
175 |
|
|
40 |
230 |
335 |
270 |
175 |
|
|
50 |
230 |
350 |
280 |
175 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
FT13H |
15 |
120 |
199 |
124 |
110 |
|
20 |
120 |
199 |
124 |
110 |
|
|
25 |
120 |
204 |
129 |
110 |
|
|
32 |
120 |
204 |
129 |
110 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
S41H-50L |
15 |
310 |
230 |
198 |
135 |
|
S41H-50L |
20 |
310 |
230 |
198 |
135 |
|
S41H-50L |
25 |
310 |
230 |
198 |
135 |
|
S41H-50L |
40 |
360 |
295 |
198 |
170 |
|
S41H-50L |
50 |
360 |
295 |
198 |
170 |
|
SF-50WL（垂直式） |
50 |
320 |
250 |
160 |
160 |
|
SF-50WL |
50 |
270 |
250 |
160 |
324 |
|
UNA23H/UNA26H |
15-20 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
25 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
32-50 |
145 |
128 |
60 |
90 |

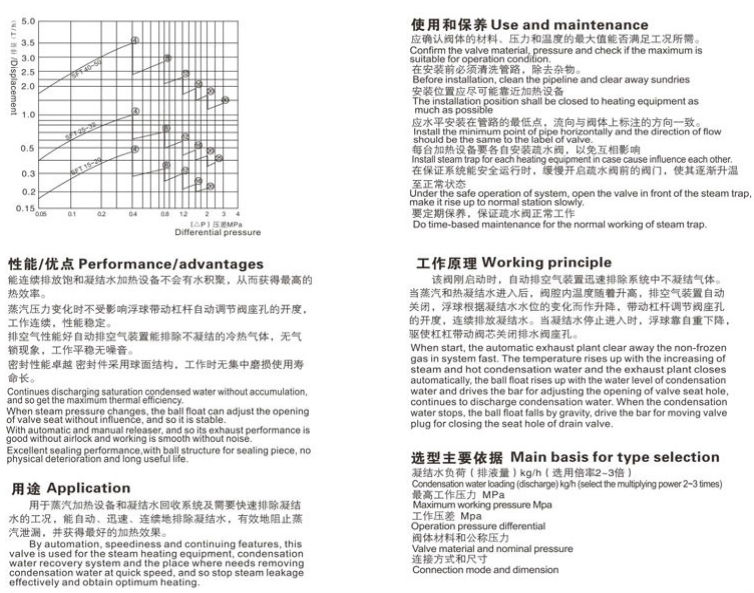

杠桿浮球式蒸汽疏水閥結構圖:
