『鐘型浮子式蒸汽疏水閥』
| 產品名稱 | 『鐘型浮子式蒸汽疏水閥』 |
| 規格型號 | CS15H、CS45H |
| 連接方式 | 法蘭，絲扣 |
| 結構形式 | 浮子式 |
| 驅動方式 | 手動 |
| 公稱通徑 | 15-25 |
| 公稱壓力 | 1.0～1.6MPa |
| 閥體材質 | HT200 WCB 304 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
鐘型浮子式蒸汽疏水閥產品概述：
CS15H、CS45H型PN16鐘形浮子式蒸汽疏水閥：內螺紋連接（CS15H）、法蘭連接（CS45H），鐘形浮子結構形式，閥座密封面材料為Cr13系不銹鋼，公稱壓力PN16，閥體材料為鑄鐵（CS15H-16 CS45H-16）、碳鋼（CS15H-16C CS45H16C）、不銹鋼（CS15H-16P）的蒸汽疏水閥。鐘形浮子式蒸汽疏水閥用來自動排除蒸汽加熱設備及蒸汽管網中的凝結水，提高加熱效率。用于石油、化工、食品、印染、紡織、醫藥等行業的蒸汽設備。以下場合應優先考慮選擇鐘形浮子式蒸汽疏水閥：蒸汽加熱設備，凝結水回收?qǐng)龊稀?/span>
產品特點：①鐘形浮子式蒸汽疏水閥對凝結水的發生量適應性強，既可間歇排放，又可連續排放。②內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。③內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。④汽水分離可靠：水汽經U型通道從閥下部進入，閥內始終處于水封狀態，有效阻止蒸汽泄漏。⑤敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象（非凝結性的高溫空氣也可排除）。
產品性能參數
CS15H、CS45H型PN16鐘形浮子式蒸汽疏水閥主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
CS15H-16 CS45H-16 |
16 |
1.6 |
≤200 |
水、蒸汽 |
|
CS15H-16C CS45H-16C |
16 |
1.6 |
≤425 |
水、蒸汽 |
|
CS15H-16P |
16 |
1.6 |
≤425 |
水、蒸汽 |
產品零部件材料
CS15H、CS45H型PN16鐘形浮子式蒸汽疏水閥零部件材料
|
型號 |
材料 |
||
|
閥體、閥蓋 |
閥座 |
浮筒 |
|
|
CS15H-16 CS45H-16 |
鑄鐵 |
硅酸銅鑄鐵 |
不銹鋼 |
|
CS15H-16C CS45H-16C |
碳鋼 |
― |
不銹鋼 |
|
CS15H-16P |
304型不銹鋼 |
― |
不銹鋼 |

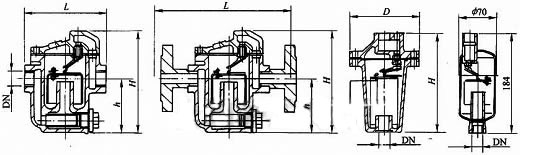

產品外形及結構尺寸
CS15H-16 CS15H-16C、CS15H-16（直式）鐘形浮子式蒸汽疏水閥主要外形及結構尺寸
|
CS15H-16、CS15H-16C |
CS15H-16（直式） |
||||||
|
DN |
15 |
20 |
25 |
DN |
25 |
40 |
50 |
|
L |
120 |
120 |
200 |
D |
190 |
240 |
285 |
|
H |
150 |
190 |
310 |
H |
270 |
375 |
425 |
|
h |
80 |
100 |
180 |
― |
― |
― |
― |
|
重量/kg |
3.0 |
3.5 |
14.0 |
重量/kg |
12.5 |
27.5 |
47.0 |
CS45H-16C、CS45H-16型鐘形浮子式蒸汽疏水閥主要外形及結構尺寸
|
CS45H-16C |
CS45H-16 |
||||||
|
DN |
15 |
20 |
25 |
DN |
15 |
20 |
25 |
|
L |
230 |
230 |
310 |
L |
175 |
195 |
215 |
|
H |
150 |
190 |
310 |
H |
160 |
160 |
160 |
|
h |
80 |
100 |
185 |
h |
88 |
88 |
88 |
|
重量/kg |
5.5 |
8.0 |
20.0 |
重量/kg |
5.5 |
6.0 |
7.0 |
產品排水量
CS15H-16(C)、CS45H-16(C)型鐘形浮子式蒸汽疏水閥排水量表（kg/h）
|
工作壓差/MPa |
0.05 |
0.1 |
0.2 |
0.35 |
0.4 |
0.8 |
0.85 |
1.2 |
1.6 |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
180 |
210 |
260 |
315 |
― |
― |
― |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
120 |
140 |
175 |
220 |
235 |
280 |
285 |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
85 |
105 |
135 |
170 |
180 |
250 |
260 |
280 |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN15 ) |
60 |
75 |
100 |
135 |
140 |
210 |
215 |
245 |
265 |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
230 |
260 |
310 |
360 |
― |
― |
― |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
145 |
170 |
210 |
260 |
275 |
345 |
350 |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
120 |
140 |
175 |
220 |
235 |
300 |
310 |
335 |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN20 ) |
85 |
105 |
135 |
170 |
180 |
250 |
265 |
300 |
320 |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
750 |
1100 |
1700 |
2000 |
― |
― |
― |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
600 |
650 |
820 |
1100 |
1200 |
1680 |
1720 |
― |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
380 |
510 |
680 |
900 |
950 |
1360 |
1400 |
1560 |
― |
|
CS15H-16/CS15H-16C/CS45H-16C(DN25 ) |
300 |
360 |
510 |
680 |
750 |
1120 |
1160 |
1250 |
1320 |
|
CS15H-16 DN40 |
2000 |
2480 |
3130 |
3540 |
― |
― |
― |
― |
― |
|
CS15H-16 DN40 |
750 |
1100 |
1700 |
2200 |
2380 |
3230 |
3300 |
― |
― |
|
CS15H-16 DN40 |
700 |
880 |
1225 |
1735 |
1900 |
2720 |
2790 |
3180 |
― |
|
CS15H-16 DN40 |
580 |
720 |
1020 |
1400 |
1550 |
2310 |
2380 |
2850 |
3150 |
|
CS15H-16 DN50 |
3700 |
4660 |
5600 |
6700 |
― |
― |
― |
― |
― |
|
CS15H-16 DN50 |
2050 |
2450 |
3330 |
4450 |
4750 |
6460 |
6650 |
― |
― |
|
CS15H-16 DN50 |
1360 |
1770 |
2480 |
3460 |
3670 |
5100 |
5270 |
5950 |
― |
|
CS15H-16 DN50 |
1020 |
1360 |
1970 |
2780 |
3000 |
4350 |
4520 |
5230 |
5750 |
|
CS45-16（ES8F）DN15、20、25 |
260 |
340 |
420 |
480 |
550 |
― |
― |
― |
― |
|
CS45-16（ES8F）DN15、20、25 |
160 |
220 |
300 |
360 |
380 |
450 |
― |
― |
― |
|
CS45-16（ES8F）DN15、20、25 |
70 |
90 |
120 |
130 |
150 |
190 |
205 |
220 |
260 |
CS15H-16P型鐘形浮子式蒸汽疏水閥排水量表（kg/h）
|
工作壓/MPa |
0.05 |
0.2 |
0.35 |
0.6 |
0.85 |
1.2 |
1.6 |
|
CS15H-16P DN15、20、25 |
170 |
260 |
315 |
― |
― |
― |
― |
|
CS15H-16P DN15、20、25 |
110 |
180 |
220 |
255 |
285 |
― |
― |
|
CS15H-16P DN15、20、25 |
85 |
135 |
170 |
220 |
260 |
285 |
― |
|
CS15H-16P DN15、20、25 |
55 |
100 |
135 |
180 |
215 |
250 |
265 |
鐘型浮子式蒸汽疏水閥結構圖:
