美標止回閥
| 產品名稱 | 美標止回閥 |
| 規格型號 | H44W |
| 連接方式 | 法蘭 |
| 結構形式 | 旋啟式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN50-1200 |
| 公稱壓力 | 150LB-600LB |
| 閥體材質 | WCB 304 304L 316 316L |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://www.yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
美標止回閥產品概述:
H44H美標旋啟式止回閥適用于公稱壓力PN1.6Mpa～42.0Mpa、Class150～2500LB；公稱通徑DN15～1200mm、PNS1/2～48"；工作溫度：-196～540℃的各種管路上，用于防止介質倒流。閥體材料有：碳鋼、不銹鋼等，可使用于水、蒸汽、燃?xì)?、油品、酸?lèi)介質等。
H44H美標旋啟式止回閥是我公司根據美國國家標準ANSIB16.34，美國石油學會標準API16D要求生產。用于150LB-2500LB壓力的水、油品、蒸汽等管道系統。
工作原理：
H44H美標旋啟式止回閥采用內裝搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，靠介質流動推開閥瓣介質通過，當介質倒流時，閥瓣靠自身重量以及倒流介質的作用，關閉閥門。
產品特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、產品根據美國國家標準ANSIB16.34，美國石油學會標準API16D要求生產。
3、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
4、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫。
產品標準：
|
名稱 |
止回閥 |
|
設計標準 |
APl6D．JlS B2074-2084 |
|
結構長度 |
ANSIB16.10,JISB2002 |
|
配管法蘭 |
ANSI B16.5、JISB2212-2214 |
|
對焊端尺寸 |
ANSlB16.25 |
|
檢驗與試 |
APl6D或APl598,JlSB2003 |
試壓規范 ：
|
壓力等級或公稱壓力 |
殼體試驗 |
密封試驗 (MPa) |
|
|
高壓液密封 |
低壓氣密封 |
||
|
150Lb．PN2.0MPa |
2.94 |
2.16 |
0.6 |
|
300Lb．PN5．OMPa |
7.67 |
5.62 |
|
|
600Lb．PNl O.OMPa |
15.3 |
11.23 |
|
|
JISlOK |
2.1 |
1.6 |
|
|
JIS20K |
5.1 |
3.8 |
|
【主要零件材料及性能規范】 ：
|
零件名稱 |
材 料 |
|||||||
|
閥體 |
ASTM A216 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
|||
|
銷軸 |
1Crl3 |
OCrl8Ni9 |
OCrl7Nil2M02 |
OOCrl9Nil0 |
OOCrl7Nil4M02 |
|||
|
F6a |
304 |
316 |
304L |
316L |
||||
|
閥瓣 |
密封面 |
13Cr |
13Cr |
STL |
本體 本體 STL |
|||
|
閥座 |
13Cr |
STL |
STL |
|||||
|
閥瓣螺母 |
1Crl3 |
0Crl8Ni9 |
OCrl7Nil2M02 |
00Crl9NilO |
OOCrl7Ni4M02 |
|||
|
410 |
304 |
316 |
304L |
316L |
||||
|
防松銷 |
OCCr8Ni9 |
0Crl7Nil2M02 |
00Crl9NilO |
00Crl7Nil4M02 |
||||
|
304 |
316 |
304L |
316L |
|||||
|
墊片 |
柔性石墨復合墊 (芯板：碳鋼或不銹鋼)不銹鋼帶，柔性石墨纏繞墊 |
|||||||
|
中法蘭螺栓 |
350CrM0 |
OCr18Ni9 ASTMA193 B8 |
||||||
|
中法蘭螺母 |
45 |
OCr18Ni9 ASTM A194 8 |
||||||
|
適用 |
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕介質 |
醋酸等腐蝕介質 |
強氧化性介質 |
尿素等腐蝕性介質 |
||
|
適用溫度(℃) |
-29～425 |
-40～200(超出該溫度范圍、請?jiān)谟嗀洉r(shí)注明) |
||||||
※注： 1如法蘭密封面采用凸面以外的型式。請?jiān)谟嗀洉r(shí)注明。
【主要連接與外形尺寸及重量】：
|
磅級 |
公稱通徑(DN) |
主要連接尺寸 (mm) |
H44外形尺寸 |
重量 |
|||||||
|
in |
mm |
L |
D |
D1 |
D2 |
b |
f |
z-φd |
H |
||
|
150Lb |
2 |
50 |
203 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
165 |
17 |
|
21/2 |
65 |
216 |
178 |
139.5 |
105 |
17.5 |
1.6 |
4-19 |
175 |
25 |
|
|
3 |
80 |
241 |
190 |
152.5 |
127 |
19.5 |
1.6 |
4-19 |
190 |
29 |
|
|
4 |
100 |
292 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
215 |
50 |
|
|
5 |
125 |
330 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
245 |
75 |
|
|
6 |
150 |
356 |
279 |
241.5 |
216 |
25.5 |
1.6 |
8-22 |
265 |
85 |
|
|
8 |
200 |
495 |
343 |
298.5 |
270 |
29 |
1.6 |
8-22 |
320 |
150 |
|
|
10 |
250 |
622 |
406 |
362 |
324 |
30.5 |
1.6 |
12-25 |
365 |
240 |
|
|
12 |
300 |
698 |
483 |
432 |
381 |
32 |
1.6 |
12-25 |
415 |
350 |
|
|
14 |
350 |
787 |
533 |
476 |
413 |
35 |
1.6 |
12-29 |
460 |
460 |
|
|
16 |
400 |
864 |
597 |
540 |
470 |
37 |
1.6 |
16-29 |
495 |
580 |
|
|
20 |
500 |
978 |
698 |
635 |
584 |
43 |
1.6 |
20-32 |
590 |
840 |
|
|
24 |
600 |
1295 |
813 |
749.5 |
692 |
48 |
1.6 |
20-35 |
650 |
1140 |
|
|
28 |
700 |
1448 |
927 |
863.5 |
800 |
71.5 |
1.6 |
28-35 |
|
|
|
|
300Lb |
2 |
50 |
267 |
165 |
127 |
92 |
22.5 |
1.6 |
8-19 |
190 |
28 |
|
21/2 |
65 |
292 |
190 |
149 |
105 |
25.5 |
1.6 |
8-22 |
205 |
33 |
|
|
3 |
80 |
318 |
210 |
168 |
127 |
28 5 |
1.6 |
8-22 |
220 |
45 |
|
|
4 |
100 |
356 |
254 |
200 |
157 |
32 |
1.6 |
8-22 |
245 |
70 |
|
|
5 |
125 |
400 |
279 |
235 |
186 |
35 |
1.6 |
8-22 |
275 |
110 |
|
|
6 |
150 |
444 |
318 |
270 |
216 |
36.5 |
1.6 |
12-22 |
295 |
150 |
|
|
8 |
200 |
533 |
381 |
330 |
270 |
41.5 |
1.6 |
12.25 |
330 |
230 |
|
|
10 |
250 |
622 |
444 |
387.5 |
324 |
48 |
1.6 |
16-29 |
420 |
390 |
|
|
12 |
300 |
711 |
521 |
451 |
381 |
51 |
1.6 |
16-32 |
480 |
520 |
|
|
14 |
350 |
838 |
584 |
514.5 |
413 |
54 |
1.6 |
20-32 |
535 |
710 |
|
|
16 |
400 |
864 |
648 |
571.5 |
470 |
57.5 |
1.6 |
20-35 |
585 |
890 |
|
|
20 |
500 |
1016 |
775 |
686 |
584.5 |
63.5 |
1.6 |
24-35 |
685 |
1360 |
|
|
24 |
600 |
1364 |
914.5 |
813 |
692.5 |
70 |
1.6 |
24-41 |
785 |
2040 |
|
|
600Lb |
2 |
50 |
292 |
165 |
127 |
92 |
26 |
6.4 |
8-19 |
210 |
32 |
|
21/2 |
65 |
330 |
190 |
149 |
100 |
29 |
6.4 |
8-22 |
230 |
42 |
|
|
3 |
80 |
356 |
210 |
168 |
127 |
32 |
6.4 |
8-22 |
255 |
60 |
|
|
4 |
100 |
432 |
273 |
|
157 |
38 |
6.4 |
8-25 |
295 |
95 |
|
|
5 |
125 |
508 |
330 |
266.5 |
186 |
45 |
6.4 |
8-29 |
310 |
120 |
|
|
6 |
150 |
559 |
355.5 |
292 |
216 |
47.5 |
6.4 |
12-29 |
365 |
220 |
|
|
8 |
200 |
660 |
419.5 |
349 |
270 |
56 |
6.4 |
12-32 |
420 |
390 |
|
|
10 |
250 |
787 |
508 |
432 |
324 |
63.5 |
6.4 |
16-35 |
505 |
630 |
|
|
12 |
300 |
838 |
559 |
489 |
381 |
66.5 |
6.4 |
20-35 |
545 |
870 |
|
|
14 |
350 |
889 |
603.5 |
527 |
413 |
710 |
6.4 |
20-38 |
600 |
940 |
|
|
16 |
400 |
991 |
686 |
603 |
470 |
76.5 |
6.4 |
20-41 |
650 |
1100 |
|

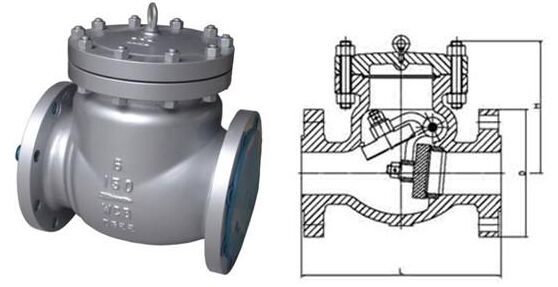

美標止回閥結構圖:
